2019.12.13

对焦更快更准,索尼发布2x2 On-Chip Lens图像传感器技术

索尼公司(下称:索尼)发布2x2 On-Chip Lens(OCL)解决方案,这是可以实现高速对焦,高分辨率,高感度,高动态范围的图像传感器的新技术。


以往的技术,对于横跨4个像素的on chip lens的结构(后述),有单个像素之间感度存在偏差的重大课题,此次索尼通过对硬件结构的最优化,以及新的信号处理技术,使得同时实现高画质高性能的图像传感器得以研发成功。

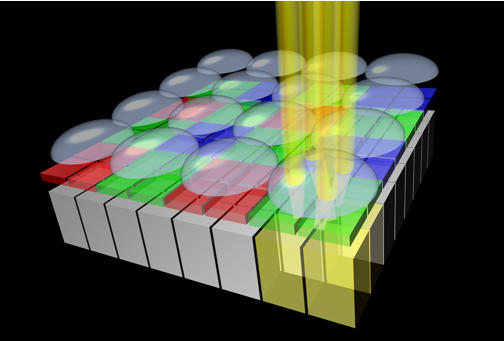

像素的构造

图像传感器的每个像素上,都有被称为On Chip Lens的集光镜片。传统的构造,每个像素上面都有单独的On Chip Lens. 而2x2 OCL为相邻的相同颜色的4个像素,共用同一个On Chip Lens.


该全新的构造,对比传统设计有以下的优点

  •   全像素相位差检测
  •   相位差检测性能(对焦性能)增强

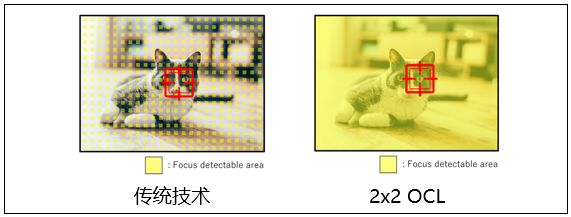

全像素相位差检测

传统的使用专用像素检测相位差的方式,由于这些专用像素本身没有拍照的功能,所以仅可以将部分少量的像素用作相位差检测。而2x2 OCL的方式,拍照用的像素也可以做相位差检测,即所有像素都可以做相位差检测。因此,对于较小的被摄体都可以进行高精度的对焦。


相位差检测性能(对焦性能)增强

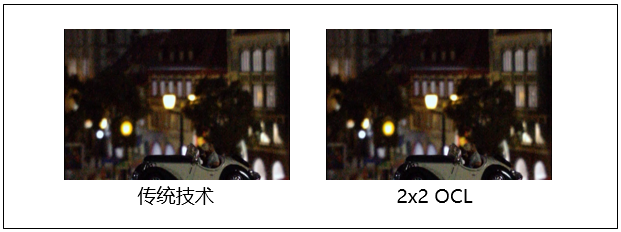

  •  低光照下的对焦性能

为了在低光照下获得稳定的对焦性能,需要将多个相位差检测像素获取的信息进行加算,用来排除噪声的影响。

如前所述,2×2 OCL中所有的像素都可以检测相位差,可以对更多的信息进行加算,从而获得更稳定的对焦性能。


视频(传统技术):http://t.cn/AieYfgNX?m=4447553486019473&u=3103768347

视频(2x2 OCL):http://t.cn/AieYIMI4?m=4447553737223565&u=3103768347

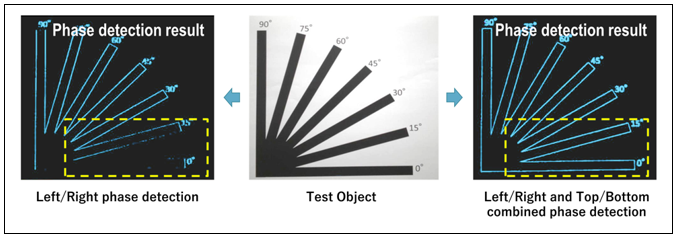

  •   不依靠被摄体形状和纹理的对焦性能

在传统的相位差检测方式中,由于像素被分割成左右来检测,因此不擅长于水平方向上纹理没有变化的被摄体(例如:由水平方向的边缘构成的被摄体等)。


  •   Quad Bayer结构的Color Filter排列

通过采用相邻4个像素使用相同颜色的Color Filter的Quad Bayer结构, 满足高分辨率和高感度的需求,且支持高动态范围(HDR)拍照。

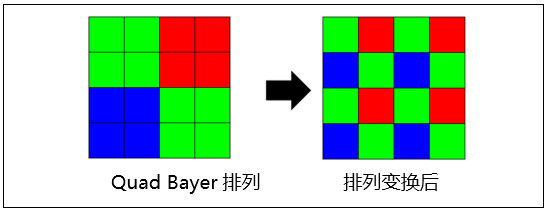

  •   高分辨率

使用独自的信号处理功能来变换排列,实现高分辨率拍照。

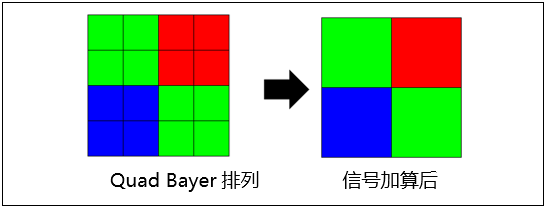

  •   高感度

相邻的4个相同颜色的像素通过加算读出,可以拍摄出低噪点的明亮的照片和视频。此外通过2×2 OCL的设计以及制造技术,增加了光的利用效率,实现了进一步的感度提高。

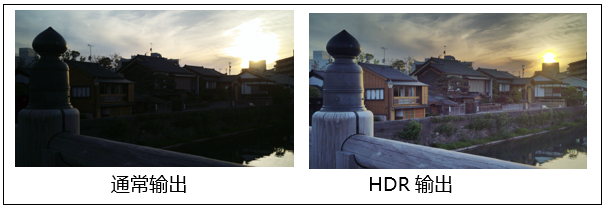

  •   高动态范围 (HDR)

通过独自的曝光控制技术以及信号处理功能,可以实时输出HDR。
