日本，东京——索尼公司（下称：索尼）宣布，将发布面向工业设备的大尺寸56.73mm对角线CMOS图像传感器 “IMX661”，该传感器具有全局快门功能，有效像素数为业界最高*1，达到1.2768亿像素*2。
该产品的特点是增加了像素数，使光学尺寸比工业设备常用C卡口*3对应的普通1.1英寸图像传感器大了近10倍，并采用了索尼独创的全局快门像素技术 “PregiusTM ”，可拍摄无运动失真的图像。此外，采用索尼独创的设备配置和接口技术，可实现高速图像读取数据，读取速度比前代产品快了近4倍*4。
索尼预计，新的传感器在广泛应用于工业设备相机时，将有助于解决各种复杂的难题，从而为工业发展做出贡献。
*1：配备全局快门的CMOS图像传感器领域。基于索尼的研究（截至2021年3月9日公告）。
*2：基于图像传感器的有效像素规格方法。
*3： 镜头与机身之间的连接机构。
*4：与索尼的 “IMX253”1.1英寸相比，这是配备全局快门功能的1,237万有效像素CMOS图像传感器。

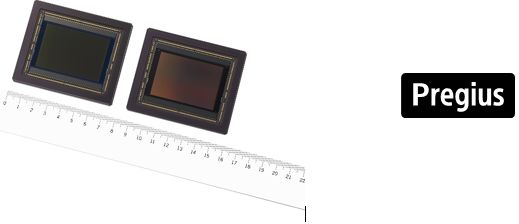

IMX661 CMOS图像传感器（左：彩色型号，右：黑白型号）
型号名 |
样品出货日期（计划）*5 |
IMX661 3.6英寸(对角56.73mm)127.68有效像素CMOS图像传感器 |
2021年4月 |
*5：以上样品发货日期（计划）是彩色型号的日期。黑白型号样品将在大约一个月后发货。
近年来，在工业设备的各个领域，对自动化、省力化等数字化转型效益的需求持续增长。这加速了相机的广泛应用，推动了对成像性能更高的CMOS图像传感器的需求。
新产品将索尼的Pregius技术与3.6英寸（对角线56.73mm）大光学尺寸相结合，实现了像素数的增加和无运动失真成像。索尼独创的设备配置采用了晶圆上芯片工艺，加上索尼独创的接口技术，在全像素读取模式下，实现了比前代产品*4快近4倍的高速读取速度。这种设计带来了高效成像，在一次成像操作中就能捕捉到宽广的视角，而且不会出现运动失真。此外，由于采用了高分辨率成像，识别精度也有所提高，并提供了高水平的处理性能。在显示器和电子基板的生产检查过程、广域监控、航空摄影等各种工业设备应用场景中，它可以为各种解决方案做出贡献，其精度的提高和读取速度的加快将有助于提高生产率。

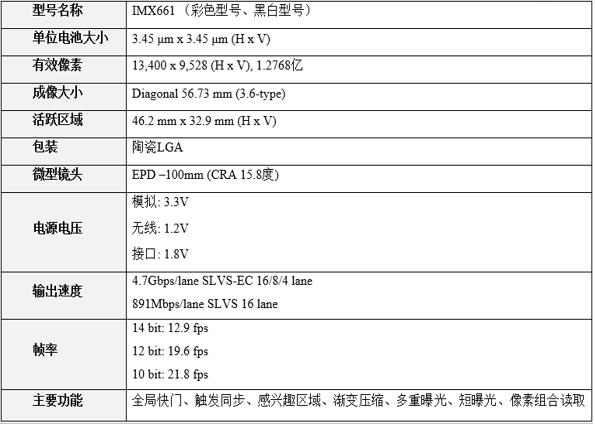

主要特点：
业内最高的有效像素数：1.2768亿像素
该产品具有3.6英寸（对角线56.73mm）的大光学尺寸，比对应普通的工业设备上C卡口镜头的1.1英寸图像传感器大了近10倍，像素尺寸为3.45μm，从而实现了1.2768亿像素的超大像素数，是业界配备全局快门的CMOS图像传感器的最高记录。通过增加像素数，实现了宽视角、高分辨率成像，实现了工业设备用相机所要求的无运动失真成像，从而提高了成像效率和识别精度。
图像传感器光学尺寸的成像面积约为1.1英寸的10倍*6
*6：使用相同焦距的镜头时。
高速图像读取
一般来说，像素数的增加意味着信号处理量的增加，从而导致帧率下降、读出时间延长等问题。为了实现高速读 出，必须提高将像素输出的模拟信号转换为数字信号的AD转换器的处理功能，同时提高输出接口的速度。
这款产品采用了索尼独创的设备配置，采用了晶圆上芯片工艺，将具有某些功能的芯片堆叠在像素晶圆顶部，从而实现了AD转换器的最佳定位。这种设计在不增加尺寸的情况下，改善了AD转换器的处理功能。
此外，新传感器还采用了索尼开发的 “具有嵌入式时钟的可扩展低电压信号（SLVS-ECTM）*7 ”高速接口标准，以使输出接口更快。这两项独创技术实现了1.2768亿的有效像素、10位、21.8帧的高速输出数据率，比前代产品*4快了近4倍，多像素和读出速度的大幅提升，极大地提高了工业应用中的生产率。

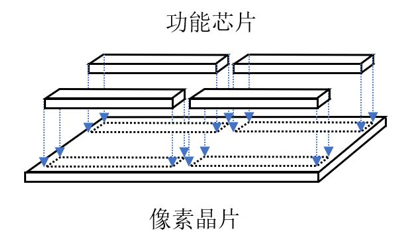

采用晶圆上芯片工艺进行设备配置
*7：使用嵌入式时钟信号的数据传输方式。这样就不需要在通道之间进行倾斜调整，并减少了所需的布线量，使电路板的设计更加简单，从而适应更高的速度。
具备各种工业应用所需的信号处理能力
新产品具备工业设备CMOS图像传感器所需的一系列信号处理功能，以满足不同的应用和需求。其中包括：高速检查时控制成像时机的同步触发功能；只读出所需要区域，减轻后期信号处理负荷的感兴趣区域（ROI）功能；在输出所需信息的同时减少数据量的渐变压缩功能；能够检测移动物体轨迹的多重曝光功能；对高速移动的物体进行无模糊成像的短曝光时间功能；在低亮度情况下可提高灵敏度的像素组合读取功能等。
备注：Pregius和SLVS-EC均为索尼公司的商标。
（本文译自英文原文，供参考）
********************************************************************************************
