索尼半导体解决方案公司（下称， SSS）即将发布一款面向工业设备的堆栈式CMOS图像传感器“IMX925”。该款传感器具备394fps的高速处理能力和约2455万有效像素※1，搭载背照式像素结构的全局快门功能。
IMX925搭载基于索尼自研像素结构的Pregius STM全局快门技术，虽然体积小巧，但能实现低噪点和高画质的成像。同时，采用新型电路结构，提高了像素读取和A/D转换器的传感器驱动效率，实现了相较现有型号※2约4倍的高速处理和2倍以上的能效。
除了“IMX925”，SSS还将推出三种不同尺寸和帧率的传感器，进一步丰富全局快门图像传感器的产品阵容，提高工业设备领域的识别和检查工作的速度和精度，从而为提高该领域的生产效率贡献力量。
※1: 基于图像传感器有效像素测定方法。
※2: 与本公司的1.2英寸、有效像素约为2455万的CMOS图像传感器“IMX530”比较。

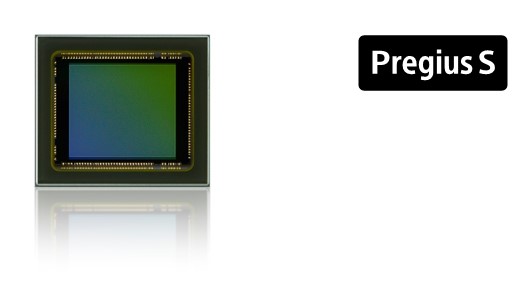

CMOS图像传感器“IMX925”
随着工厂自动化的发展，工业设备对能够以更快的速度和更高的画质拍摄各种物体的机器视觉相机的需求日益增长。SSS的全局快门CMOS图像传感器在实现无失真地拍摄运动物体的全局快门功能的同时，采用索尼自主研发的背照式像素结构，具有高灵敏度和高饱和容量等像素特性，目前已广泛应用于电子设备等精密零部件的识别和检查工作中。
本产品的尺寸适配机器视觉相机中最普及的C卡口，有效像素约为2455万※1，并且通过更快的信号处理速度，实现了比现有产品更高的帧率。由此增加了单位时间内的拍摄次数，有助于缩短测量和检查工序的时间，同时提高能效。此外，本产品还有望应用于利用多个成像数据的高级检测，例如3D检查。
＜主要特点＞
■采用新型电路结构提高传感器驱动效率，实现高速成像和节能
IMX925采用新型电路结构，提高了像素读取和A/D转换器的传感器驱动效率。通过缩短数据输出所需的时间，实现了高速成像，读取帧率高达394fps，约为现有产品※2的4倍。同时，功耗效率也达到现有产品※2的2倍以上。这使得各种场景下的测量和检查工序更加节能和省时，有助于提高生产效率。
■凭借自研像素结构的全局快门技术，实现小型化且高精度成像
IMX925搭载了索尼自主研发的Pregius S全局快门技术。通过背照式像素结构和堆栈式结构，在2.74µm的微小像素下实现了高灵敏度和高饱和容量。本产品的尺寸为1.2英寸，有效像素约为2445万※1，支持C卡口尺寸，在缩小体积的同时实现了多像素。同时，本产品能够无失真地拍摄高速移动的物体，有助于小型高清晰度成像的机器视觉相机在装置和生产线内的灵活设置。
■增加每个通道的数据传输量，助力提高多种摄像头的精度和速度
本产品采用了最大支持12.5Gbps/lane的自研嵌入式时钟方式※3的高速接口SLVS-ECTM，可以用比以往更少的数据通道传输高分辨率图像数据，拓宽了FPGA的选择范围，有助于提高多种摄像头的精度和速度。
※3: 将时钟嵌入数据中进行传输的方式。由于不需要控制通道之间延迟时间的差异，因此电路板设计简单且适合高速传输。
＜相关链接＞
“IMX925系列”产品页面：https://www.sony-semicon.com/cn/products/is/industry/gs/imx925-926.html
全局快门技术：https://www.sony-semicon.com/cn/technology/industry/pregius.html
高速接口SLVS-EC：https://www.sony-semicon.com/cn/technology/is/slvsec.html

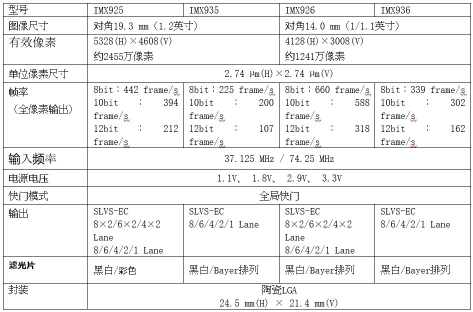

<主要参数>
※Pregius S、SLVS-EC及其Logo是索尼集团公司或其关联公司的注册商标或商标。
