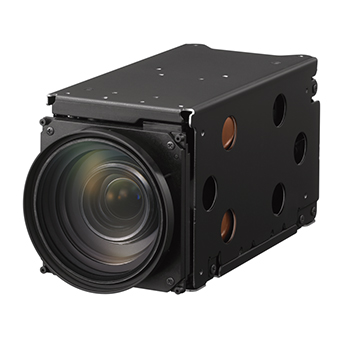

FCB-EW9500H/EV9500M/EV9500L

由日本生产商制造的使用了新的镜头，图像传感器，和ISP（图像信号处理器）的一个新的有着更高可见度的彩色摄像模组。在1/1.8英寸型图像传感器上实现了紧凑尺寸的30x加强光学变焦。该摄像模组可以广泛地用于各种场景，包括严酷的条件环境下，特别是新的超级图像防抖功能和传统的型号产品比较可以大幅改善提升图像的抖动模糊抑制效果。共有3个相同外观尺寸的型号产品可供选择: 4百万像素（4M）型号 (HDMI 输出)，和全高清（Full HD）型号 (MIPI 或者 LVDS 输出)

产品介绍

规格内容

FCB-EW9500H
(4M-HDMI)

FCB-EV9500M
(全高清-MIPI)

FCB-EV9500L
(全高清-LVDS)
(2022年上半年发布)

图像传感器（有效像素）

1/1.8英寸型STARVIS™ CMOS Sensor (约417万像素)

输出像素（HxV)

2688x1512 ^*1
2560x1440 ^*1
1920x1080, 1280x720

1920x1080, 1280x720

图像信号方式

2160p/60, 2160p/59.94,
2160p/50, 2160p/30,
2160p/29.97, 2160p/25
1080p/60, 1080p/59.94,
1080p/50, 1080p/30,
1080p/29.97, 1080p/25, 1080i/60, 1080i/59.94,
1080i/50, 720p/60,
720p/59.94, 720p/50,
720p/30, 720p/29.97,
720p/25

1080p/60, 1080p/59.94, 1080p/50, 1080p/30,
1080p/29.97, 1080p/25,1080i/60, 1080i/59.94,
1080i/50, 720p/60, 720p/59.94, 720p/50,
720p/30, 720p/29.97, 720p/25

最低被摄物体照度
（高感度模式on的时候、50％）

ICR-Of mode: 0.009 lx (Shutter Speed: 1/30 s), 0.0012 lx (Shutter Speed: 1/4 s or 1/3 s)
ICR-On mode: 0.00008 lx (Shutter Speed: 1/30 s), 0.000005 lx (Shutter Speed: 1/4 s or 1/3 s, 30%)

主要功能

自动日夜转换、宽动态(Wide-D)、可见度增强、透雾(低/中/高)、降噪、逐行扫描模式、超级图像防抖(Super / Super+ ^*3)、点光源避免、动态侦测、隐私遮挡区域、警报、慢曝光反应、图像特效、图像冻结、电子翻转(E-FLIP)、图像镜像、慢快门、温度读取、字幕显示、相机模式显示

FCB-EW9500H
(4M-HDMI)

FCB-EV9500M
(全高清-MIPI)

FCB-EV9500L
(全高清-LVDS)
(2022年上半年发布)

镜头

f = 6.5 mm - 162.5 mm, F1.6 - 4.8

变焦

30x Enhanced Optical Zoom
36x StableZoom ^*2 ^*3
12x Digital Zoom

30x Enhanced Optical Zoom
36x StableZoom ^*2
12x Digital Zoom

视频输入

Digital : Y/Pb/Pr 4:2:2 (HDMI)
Y:8bit, C:8bit
RGB 4:4:4 (HDMI)
R:8bit G:8bit B:8bit

Digital : Y/Pb/Pr 4:2:2 (MIPI)
Y:8bit, C:8bit
RGB 4:4:4 (MIPI)
R:8bit G:8bit B:8bit ^*4

Digital : Y/Pb/Pr 4:2:2 (LVDS)
(Y: 8 bit, C: 8 bit, Vsync, Hsync, Field, Clock)
(SMPTE274M/SMPTE296M)

相机控制

VISCA protocol (CMOS 3.3V Level, 5.5V tolerance); Baud Rate : 9.6 kbps, 19.2 kbps, 38.4 kbps, 115.2 kbps, Stop bit: 1 bit

同步方式

内同步

电源电压

7.0 V - 12.0 V DC

外形尺寸（WxHxD)

56.0 x 64.0 x 125 mm

重量

约 439 g

*1.2688 x 1512或者2560 x 1440图像输出时是在2160p信号制式下输出有黑框的图像。

*2.Stablezoom通过结合光学变焦和数字变焦增加了变焦倍数。

*3.FCB-EW9500H：仅1080p，1080i，720p。

*4.Y/Pb/Pr在1080i/60，1080i/59.94，1080i/50时不支持。
